Descripción

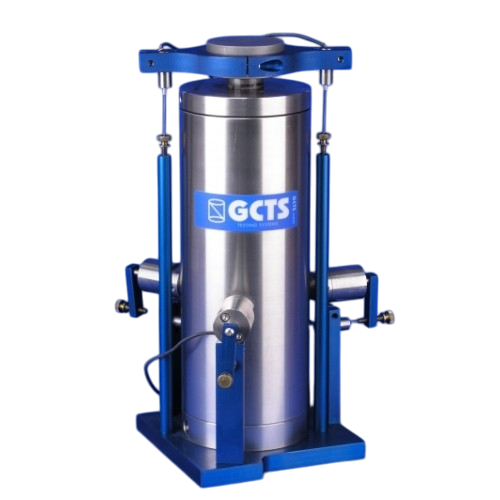

La cámara triaxial rápida htrx-010 fue diseñado para pruebas rápidas y fáciles de núcleos de roca con diámetros de 25 mm a 54 mm (NX). Las muestras preparadas con la platina superior e inferior simplemente se dejan caer desde la parte superior. Tres actuadores laterales equipados con LVDT que están compensados por presión aseguran un contacto firme con la muestra para medir con precisión las deformaciones radiales. Los LVDTS eliminan la laboriosa tarea de pegar medidores de deformación sobre la muestra para medir las deformaciones radiales. Las deformaciones axiales se miden con dos LVDT verticales de promedio.
GCTS ofrece marcos de carga económicos que se operan manualmente (bomba manual) para aplicar cargas axiales de hasta 500 kN. La celda triaxial HTRX-010 encaja dentro del marco del probador de carga puntual GCTS. GCTS también ofrece varias bombas diferentes (manuales y automatizadas) para aplicar la presión de la celda. El sistema completo (celda triaxial, marco de carga y adquisición de datos) cabe dentro de un estuche de transporte.
La adquisición automática de datos incluida con interfaz USB permite la conexión a una computadora portátil o PC para la visualización en tiempo real de las curvas de tensión-deformación. El HTRX-010 es ideal para el aula.

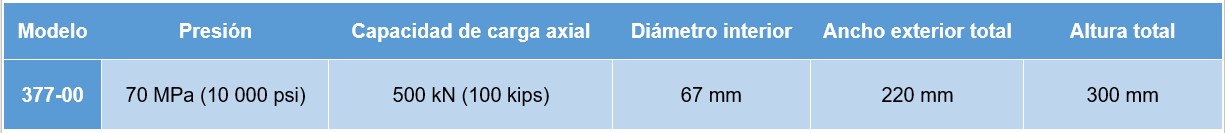

ESPECIFICACIONES
Características:
Presión de 70 MPa (10,000 psi) y capacidad de carga axial de 500 kN (100 kips).
Configuración rápida de la muestra.
Medidas de deformaciones axiales y radiales.
Plato superior provisto de un asiento esférico para compensar los extremos de la muestra no paralelos.
Construcción de acero inoxidable endurecido.
Se proporcionan tuberías de presión de poro inferior para mediciones de tensión efectivas.
Incluye software triaxial y adquisición automática de datos con interfaz USB.
Acepta muestras con un diámetro de 25 mm a 54 mm (NX) y con una longitud de 2 veces el diámetro (se requiere un juego diferente de platos y retenedor de membrana para cada tamaño).
