Descripción

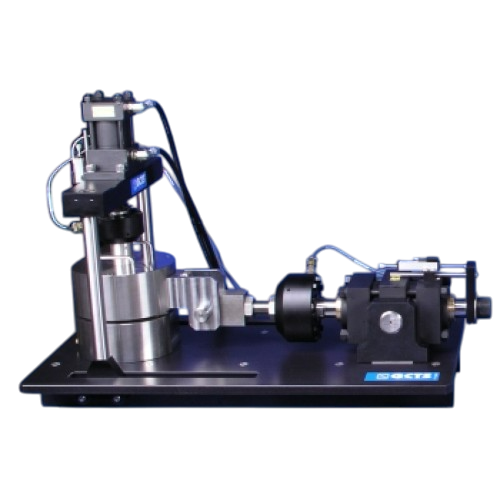

El sistema de corte directo GCTS para ensayos de rocas es un dispositivo sencillo y económico para ensayar una amplia gama de configuraciones de muestras de roca. Se pueden utilizar núcleos cilíndricos, cubos, prismas y fragmentos de roca para determinar la resistencia al corte.
Este sistema cuenta con sensores electrónicos y pantallas digitales para monitorear las cargas y deformaciones. Se incluye con el sistema una adquisición automática de datos A/D estándar con interfaz USB para registrar y reducir automáticamente los datos de prueba. El programa de software incluido acepta entradas de los sensores de carga normal y de corte, la deformación de corte y hasta cuatro sensores de deformación normal (el software calcula automáticamente la deformación normal promedio). Dos bombas de refuerzo de aire/aceite que funcionan con aire comprimido de 800 kPa (100 psi) permiten al usuario configurar y mantener fácilmente la carga normal y la tasa de desplazamiento de corte. Se utilizan sensores de presión para monitorear las cargas, pero también se ofrecen celdas de carga como opción. La bomba de corte incluye una válvula de 4 vías para invertir fácilmente la dirección de carga. Las bombas de refuerzo de aire/aceite, las pantallas digitales y todas las válvulas de control están ubicadas en un panel frontal fácil de usar alojado en un gabinete de metal.
Las muestras se curan dentro de anillos de muestra extraíbles y luego se colocan dentro de la caja de corte, lo que permite la preparación de múltiples muestras utilizando anillos adicionales para aumentar la producción de pruebas.
