Descripción

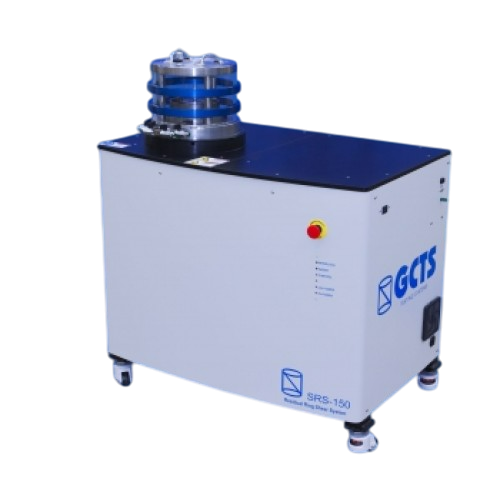

Este sistema presenta un servocontrol digital electrohidráulico de circuito cerrado de la cizalla y cargas normales para la automatización de pruebas. Se pueden prescribir cargas o deformaciones tanto para los actuadores de cizalla como para los actuadores normales para realizar automáticamente pruebas de cizalla de anillo convencionales, así como pruebas más avanzadas. Este sistema se puede programar fácilmente para realizar pruebas tales como la prueba de rigidez normal constante donde la carga normal es una función de una rigidez prescrita para simular la compresibilidad real de un plano de cizallamiento del suelo (por ejemplo, interacción suelo-pila).
La caja de corte superior tiene la traslación horizontal y la caja de corte inferior está montada sobre cojinetes deslizantes precargados para minimizar la fricción horizontal. Los tornillos de fijación con puntas de nailon se utilizan para ajustar el espacio de corte, aunque la caja de corte superior está suspendida sobre resortes que equilibran su propio peso, lo que permite diferentes configuraciones de espacios de corte y la medición y el control precisos de la tensión normal. Con este sistema se incluyen placas de carga con rejilla cuadrada de pasadores retráctiles espaciados a 25 mm en ambas direcciones para tomar diferentes tipos de muestras como suelos, asfalto y otros materiales. También se incluye un depósito de agua para sumergir las muestras durante la prueba.
El sistema de prueba de cizallamiento directo GCTS es especialmente adecuado para probar materiales granulares gruesos y / o simular materiales de interfaz debido a su gran tamaño de muestra y alta capacidad de carga.
Una gran ventaja de este sistema electrohidráulico sobre el sistema motorizado convencional es que este sistema elimina las vibraciones que pueden perturbar o compactar las muestras granulares.
