Descripción
El sistema de prueba de velocidad ultrasónica ULT-200 es un sistema llave en mano e incluye todo lo necesario para realizar mediciones de velocidad ultrasónica en muestras de laboratorio. El nuevo hardware y software utiliza la última tecnología para permitir la determinación precisa de las velocidades de las olas.
Con el ULT-200, el usuario también tiene la capacidad de controlar la polaridad de la señal de pulso y el número de pulsos para apilar. Esto es importante para ayudar a eliminar la influencia de las señales de onda de compresión. El sistema ULT-200 utiliza un generador de impulsos de acción rápida que proporciona excitación al sensor ultrasónico y un convertidor analógico a digital de ultra alta velocidad para almacenar la señal de forma de onda resultante. La frecuencia de muestreo se puede seleccionar de 40 MHz a una frecuencia de muestreo tan baja como 156 Hz, lo que permite al usuario capturar una amplia gama de señales ultrasónicas.
Este sistema cuenta con un software desarrollado por GCTS que permite la medición automática mientras se realiza una carga de corte triaxial o no confinada. Los datos ultrasónicos se pueden recopilar en cualquier intervalo especificado, como tiempo, estrés, deformación o cualquier otro parámetro de prueba.
Con este sistema se incluye un conjunto de platos combinados diseñados para mediciones de velocidad de ondas P y S. Los platos disponibles incluyen modelos para carga no confinada, carga triaxial de suelo y carga triaxial de roca (alta presión).
ESPECIFICACIONES
Características:

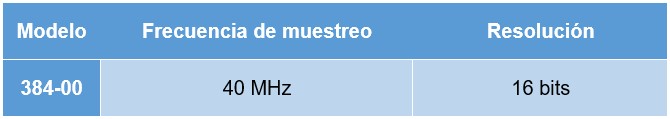

Frecuencia de muestreo de 40 MHz con resolución de 16 bits
Funciones de software inteligente para una medición precisa de la velocidad de las ondas
Mediciones ultrasónicas de la velocidad de las ondas de compresión y de corte en muestras de asfalto, suelo, roca y concreto
Generador de impulsos y receptor controlados digitalmente que incluyen un interruptor para seleccionar automáticamente los transductores de ondas P o S
El nuevo hardware y software se adapta a las entradas P, S1, S2

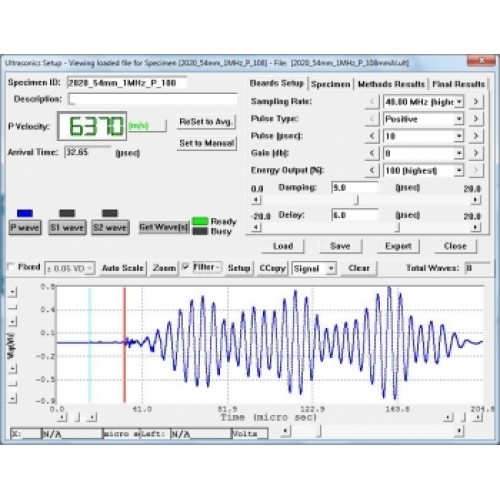

Software de última generación para la adquisición, el análisis, el almacenamiento, el trazado y la generación de informes de datos
Platinas transductoras disponibles para uso dentro de celdas triaxiales de suelo y roca
