Descripción

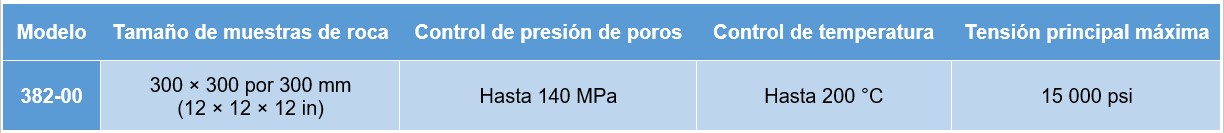

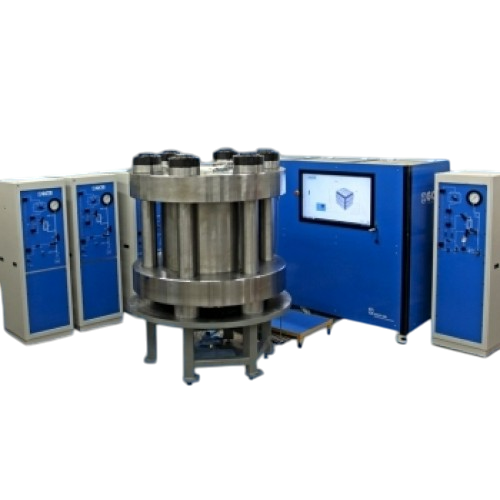

El RPS-600 está diseñado para probar muestras cúbicas de 12 x 12 x 12 in y tiene la capacidad de aplicar tensiones ortogonales en cada una de las tres direcciones principales. La tensión principal máxima es de 15 000 psi. Este sistema proporciona un control independiente de las tres tensiones principales. Se pueden aplicar presiones hidráulicas para fracturar muestras de roca en el centro de la muestra cúbica mientras se controlan las tres tensiones principales. También se proporciona un segundo puerto de presión para medir las presiones de poro de la muestra. La velocidad ultrasónica se puede medir en cualquier dirección ortogonal, así como las emisiones acústicas mientras se aplican tensiones de prueba y presiones de fracturación hidráulica. También se incluye un software de ubicación de eventos tridimensional.
El RPS-600 tiene 6 bloques actuadores (uno en cada dirección de tensión principal) con 9 cilindros hidráulicos cada uno, lo que suma un total de 56 cilindros. Los cilindros hidráulicos se accionan con una presión hidráulica de hasta 20 000 psi generada por tres intensificadores servocontrolados (uno para cada eje). La fuerza total máxima para cada bloque actuador es de aproximadamente 1 500 000 lbs. La tensión máxima en cada dirección depende del tamaño de la muestra.
Se aplican tensiones hidrostáticas, de forma muy similar a una celda triaxial estándar, utilizando aceite como medio de confinamiento. La presión de confinamiento minimiza la concentración de tensiones en los bordes de la muestra donde las placas de carga pueden intersecarse. Tenga en cuenta que, para evitar la superposición de las placas de carga en los bordes de cada cara de la muestra, las placas de carga solo cubren un área de 11,5 x 11,5 in, dejando una franja sin carga de 1/4 in en cada borde de la muestra. La presión de confinamiento también proporciona los medios para sellar las presiones de fracturamiento hidráulico/de poros. Además, el fluido de confinamiento es necesario para operar el RPS-600 a altas temperaturas de hasta 200 °C.
El RPS-600 se opera a través de un controlador electrónico totalmente digital con un acondicionador de señal A/D de resolución de 24 bits y una lectura de entrada de sensor para hasta 14 sensores. También se proporciona un dispositivo de monitoreo remoto para monitorear las condiciones de prueba a través de Internet desde cualquier lugar.
