Descripción
La permeabilidad de un yacimiento de petróleo es uno de los parámetros más influyentes para determinar las capacidades de producción de una formación productora. La permeabilidad es una medida de la capacidad de un fluido para fluir a través de un medio poroso cuando se somete a una presión diferencial y se equipara matemáticamente con la ley de Darcy. En forma de ecuación:
Q = kAdp / (µL)
Dónde:
- Q = caudal
- k = permeabilidad
- A = Área de sección transversal
- dp = presión diferencial
- µ = viscosidad
- L = longitud
ESPECIFICACIONES
Método de Operación:

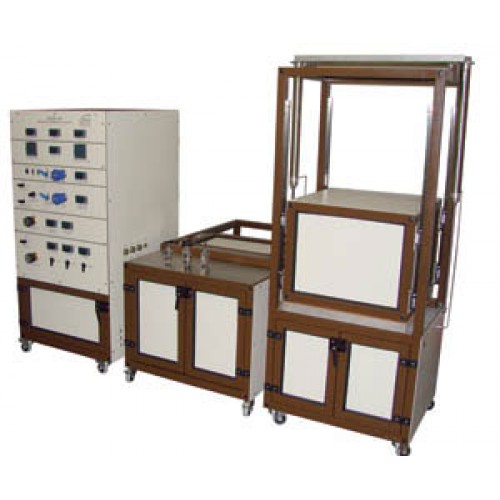

Se coloca una muestra de núcleo en el Viton ®manguito central y luego se inserta en la celda de prueba “Hassler”. La presión de confinamiento se coloca en el manguito a través de una bomba hidráulica accionada por aire. Los acumuladores se llenan con los fluidos de prueba deseados y se coloca sobre el sistema la contrapresión necesaria, dependiendo de la temperatura de prueba. El controlador de temperatura se ajusta apropiadamente y se deja que la celda de prueba alcance la temperatura. Las válvulas se colocan de tal manera que el fluido de prueba se impulsa a través del núcleo en la dirección de avance y se activa la bomba de suministro de fluido. La presión diferencial a lo largo del núcleo se mide mediante un transductor de presión y se documenta mediante el Sistema de adquisición de datos. Si lo desea, el fluido de prueba se puede conducir en la dirección inversa ajustando las válvulas de control. Se puede acceder rápida y fácilmente a otros fluidos de prueba desde otros acumuladores. Se puede usar nitrógeno para pruebas de gas.
Una secuencia de prueba típica podría involucrar: establecer una permeabilidad efectiva y una saturación del 100 por ciento con una salmuera, invertir la dirección del flujo con aceite para establecer una saturación de agua irreducible, contaminar el núcleo en la dirección de avance con posiblemente un filtrado de perforación y finalmente invertir la dirección del flujo con aceite para examinar la permeabilidad de retorno. Se podrían realizar varias secuencias para simular un yacimiento en producción durante cada fase / etapa de producción.
Se incluye un Sistema de Adquisición Digital (DAS) con el Modelo 340. La PC se conecta al Probador de Permeabilidad del Yacimiento y registra los datos de la prueba en tiempo real.
